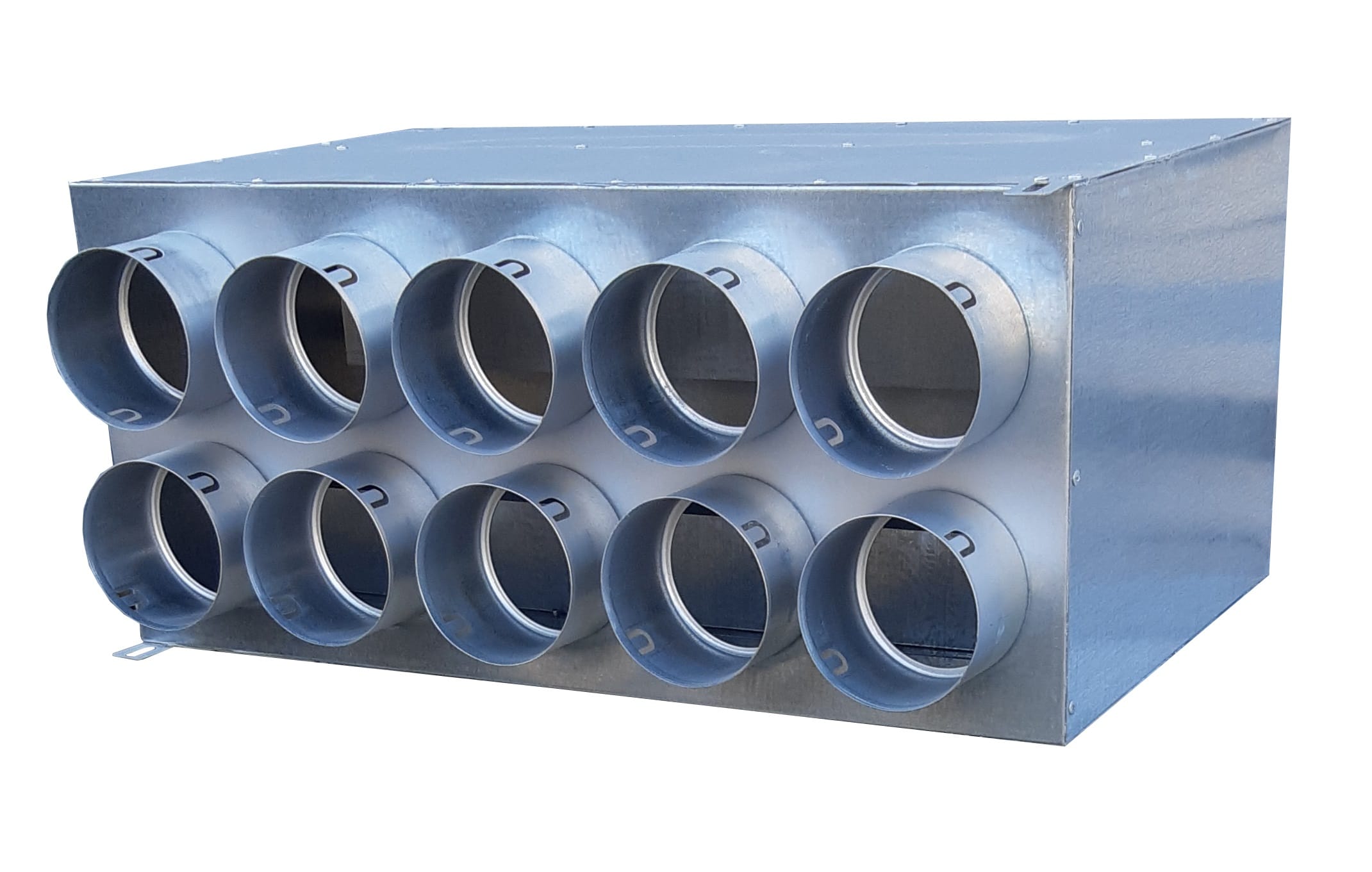

Skrzynka rozdzielcza 10×75 / fi 200 mm

• Kolor: srebrny

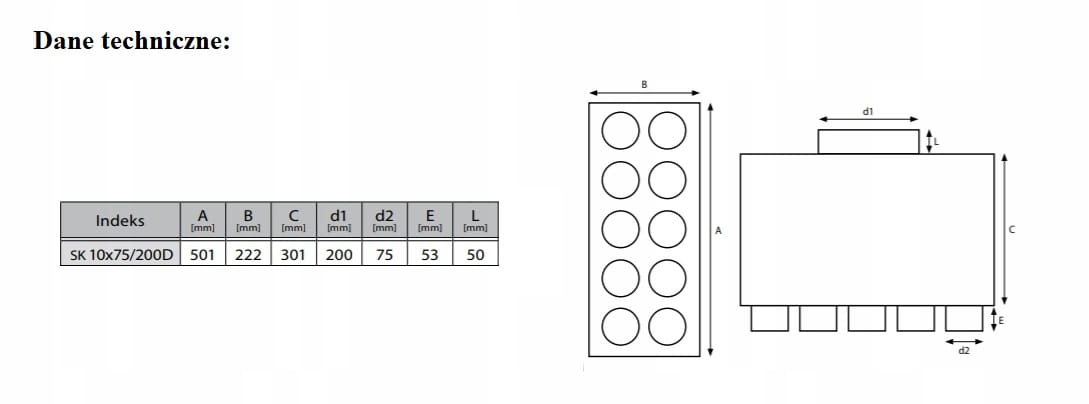

• Średnica otworów przyłączeniowych: 10 × 75 mm
• Średnica głównego otworu: fi 200 mm
• Typ: skrzynka przelotowa, dwurzędowa
• Sposób montażu: podwieszenie na suficie lub montaż na podłodze
• Wysokość skrzynki: 222 mm
• Materiał: blacha ocynkowana
• Sposób łączenia: zgrzewy, nity
• Blokada wysuwania się przewodów: tak
• Otwory montażowe: tak
• Atest higieniczny: tak, PZH
• Przeznaczenie: rekuperacja, wentylacja mechaniczna
• Stan: nowy
• Producent: polski

Skrzynka posiada atest higieniczny PZH, który potwierdza możliwość zastosowania jej w systemach wentylacyjnych.

Skrzynka rozdzielcza do rekuperacji

Skrzynka rozdzielcza służy do przyjęcia świeżego powietrza z rekuperatora i równomiernego rozprowadzenia go do poszczególnych przewodów instalacji wentylacyjnej. Dobór skrzynki powinien uwzględniać projekt systemu rekuperacji oraz liczbę pomieszczeń, do których ma być doprowadzane powietrze.

Zastosowane kierownice pozwalają płynnie przejąć powietrze doprowadzane głównym przewodem o średnicy fi 160 lub fi 200 mm, a następnie równomiernie skierować je do przewodów o średnicy fi 60 lub fi 75 mm. Takie rozwiązanie pomaga zapewnić właściwy przepływ powietrza w całym systemie.

Skrzynka wykonana jest z blachy ocynkowanej, która zapewnia odporność na korozję. Może być stosowana zarówno po stronie nawiewu, jak i wywiewu, w domach jednorodzinnych oraz większych instalacjach wentylacyjnych.

Montaż i szczelność instalacji

Skrzynkę można zamontować na suficie lub podłodze. Dla zachowania odpowiedniej szczelności połączenia z przewodami zaleca się zastosowanie uszczelek 75 mm. Uszczelkę należy umieścić w rowku przewodu, a następnie wsunąć przewód do króćca skrzynki.

Jeżeli instalacja nie jest jeszcze kompletna, nieużywane króćce można zabezpieczyć zaślepkami fi 75 mm. Chronią one wnętrze systemu przed zabrudzeniami podczas montażu.

Możliwość wykonania na zamówienie

Jako producent możemy wykonać skrzynkę rozdzielczą w indywidualnym wymiarze, dopasowanym do konkretnego projektu instalacji.

W przypadku potrzeby zastosowania mniejszej liczby króćców, np. 7 × 75 mm, można wykorzystać model 8 × 75 mm i zabezpieczyć niepotrzebny króciec odpowiednią zaślepką.

System rekuperacji i wentylacji mechanicznej

Rekuperacja to system wentylacji mechanicznej, który zapewnia kontrolowaną wymianę powietrza w budynku oraz odzysk ciepła. Prawidłowo zaprojektowana instalacja wymaga odpowiedniego doboru skrzynek rozdzielczych, przewodów i pozostałych elementów systemu.

Skrzynka rozdzielcza stanowi jeden z kluczowych elementów instalacji, odpowiadając za właściwe rozprowadzenie powietrza do poszczególnych pomieszczeń. Dobór odpowiedniego modelu powinien wynikać z projektu wentylacji oraz wymaganej liczby przyłączy.

W naszej ofercie znajdują się również inne elementy systemów rekuperacji, w tym przewody, skrzynki rozprężne, anemostaty, uszczelki i zaślepki.
